Быстроразъемный штуцер

Быстроразъемные соединения используются в пределах сети сжатого воздуха там, где нужно быстро подключить или отключить оборудование. Наиболее употребимые конструкции показаны на рис. 1 - 4.

Быстроразъемное соединение - Простое соединение при выставлении штекера в розетку, розетка самоуплотняется при удалении штекера
Быстроразъемное соединение

Безопасное соединение - Соединение с или без индикатора давления и с функцией сброса давления перед разъединением; самоуплотняется; безопасное при разъединении

Безопасное соединение

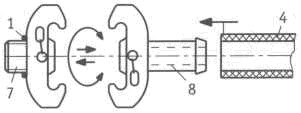

Зубчатое соединение - Соединяется и разъединяется посредством нескольких зубчиков, входящих в контакт друг с другом; часто используется в ручных пневмоинструментах, с различными присоединениями шлангов

Зубчатое соединение

Мультиразъем - Позволяет соединить несколько шлангов, собранных в общий пучок; фиксируется с помощью винтов, крюков или резьбового кольца; соединение каналов происходит путем нажима, при котором штекеры входят в соответствующие розетки

Мультиразъем

Рис. 1 - 4 Быстроразъемные соединения
(1 - Уплотнительное кольцо, 2 - Штекер, 3 - Розетка, 4 - Армированный резиновый шланг, 5 - Разъемная плита, 6 - Вставное соединение, 7 - Резьба, 8 - Ниппель для шланга)
