Как выбрать предохранительный клапан для компрессорных установок и ресиверов

Часто возникает вопрос в правильности выбора предохранительного клапана, который устанавливается на воздушный ресивер.

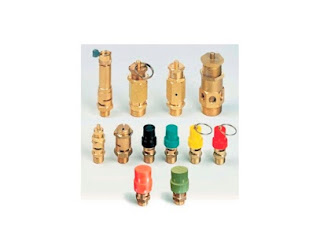

Основное назначение предохранительного клапана - защита оборудования и трубопроводов от избыточного давления путем автоматического выпуска избытка воздуха из систем с давлением сверх установленного. Клапан также должен обеспечивать прекращение сброса воздуха при восстановлении рабочего давления.

При выборе предохранительного клапана основными показателями являются: давление (Бар) и пропускная способность (л/мин). Подбор по давлению и пропускной способности для примера можно провести по таблице (модель клапана с резьбой 3/8' дюйма ГАЗ).

Бар	л/мин	Бар	л/мин	Бар	л/мин
1	484	7	3231	13	5605
2	969	8	3665	14	5993
3	1453	9	4053	15	6384
4	1938	10	4441	16	6775
5	2369	11	4829	17	7166
6	2800	12	5217	18	7557

Клапаны устанавливаются в ресивер компрессорных установок уже рассчитанные на необходимое давление. Замена и настройка предохранительного клапана может проводиться только уполномоченным и имеющим специальный допуск или сотрудником сервисного центра.

Механическая блокировка калибровки производится техническим работником компании производителя клапана.

Несменяемость давления клапана обеспечивается конечной штамповкой. Предохранительные клапаны выполняются согласно норм ISO 4126/1.

Если у Вас возникнут трудности в выборе предохранительного клапана для компрессорных установок или ресивера, рекомендуем Вам обратиться к нашим специалистам. Они не только проконсультируют Вас, но и помогут правильно подобрать и установить необходимый Вам предохранительный клапан.
