Блок подготовки воздуха представляет собой комбинацию устройств, расположенную в точке отбора сжатого воздуха из сети. Он позволяет очищать сжатый воздух и обычно состоит из отсечного клапана, фильтра, регулятора давления и маслораспылителя. Элементы могут располагаться в указанном порядке, и при их монтаже следует обращать внимание на направление потока, которое указывается снаружи стрелкой. В блок подготовки могут встраиваться элементы безопасности и контроля. На на рис.1 представлен пример основных элементов блока подготовки воздуха.

Пример

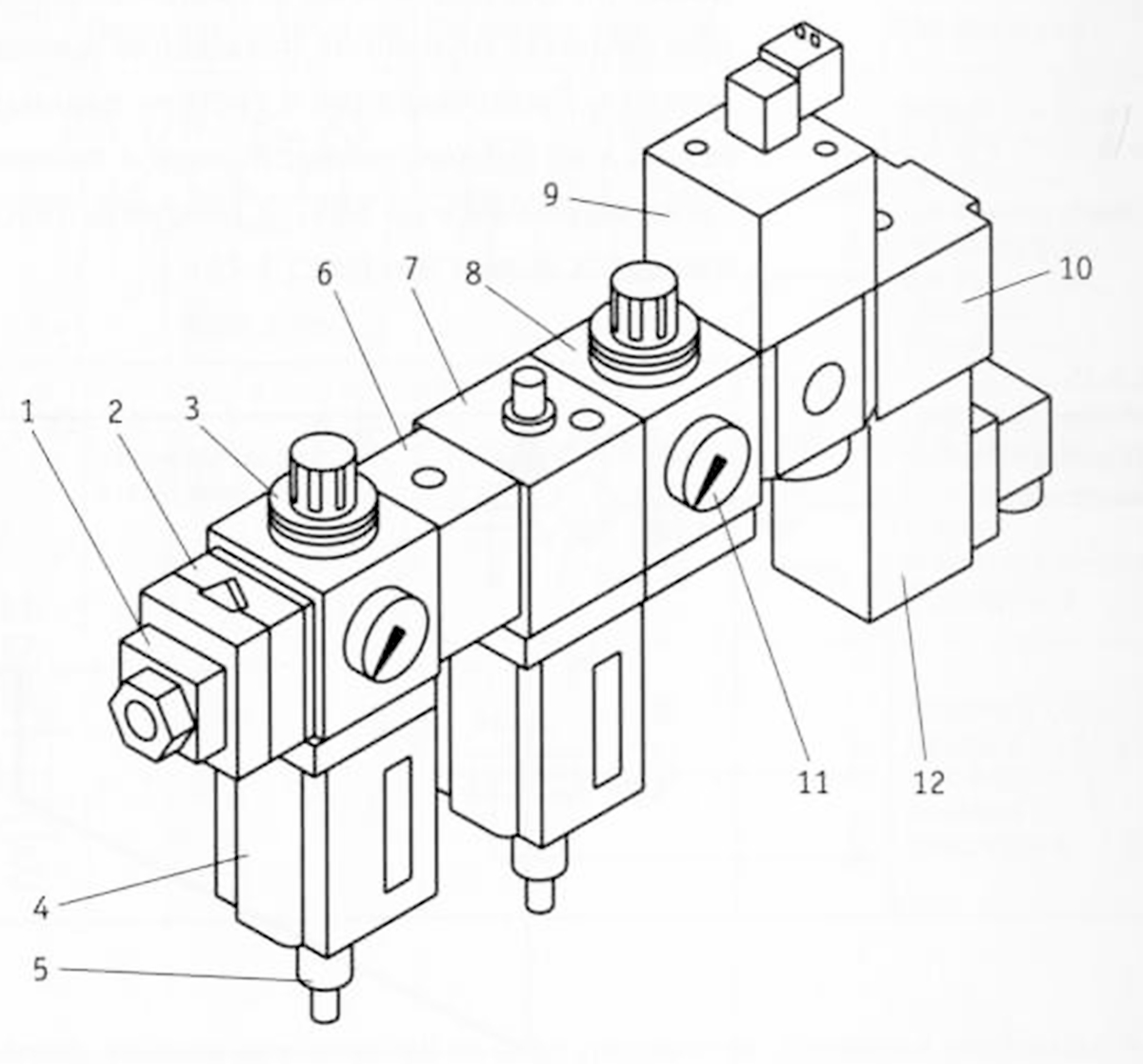

Рис. 1 - Основные элементы блока подготовки воздуха (пример)
(1 - Подключение трубопро­вода; 2 - Ручной отсечной клапан; 3 - Фильтр-регулятор давления; 4 -  Фильтр; 5 - Отвод конденсата; 6 - Модуль ответвления; 7 - Маслораспылитель; 8 - Регулятор давления; 9 - Клапан плавного пуска; 10 - Модуль ответвления; 11 - Манометр; 12 - Реле давления)

В больших установках блоки подготовки воздуха находится внутри системы управления. Пространства под блоком подготовки должно хватать для размещения емкости сбора конденсата. Регулятор давления должен поддерживать давление на выходе постоянным, несмотря на колебания давления в линии питания. Рабочее давление настраивается регулятором.
