Инерционные фильтры
Воздух с помощью специальных лопастей закручивается внутри емкости, заставляя работать центробежные силы. Из-за схожести с тропическим циклоном такие фильтры называют инерционными (циклонными) (рис. 1).

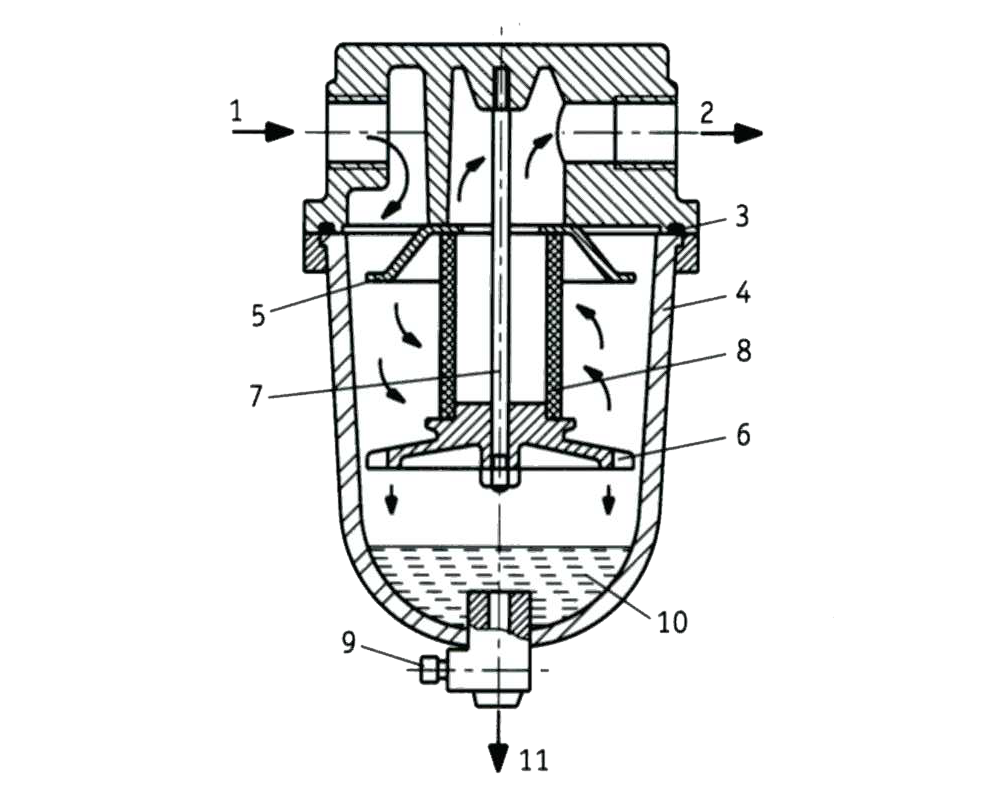

Рис. 1 - Принцип работы циклонного фильтра
(1 - вход воздуха, 2 - выход воздуха, 3 - уплотнительное кольцо, 4 - контейнер (стакан), 5 - направляющие лопасти, 6 – сепаратор, 7 - монтажный винт, 8 – фильтроэлемент, 9 - кнопка для ручного отвода конденсата, 10 – конденсат, 11 - отвод конденсата)
К стенкам стакана центробежными силами отбрасываются как крупные твердые частицы, так и жидкие. Таким образом отделяется до 90% конденсата. Предварительно очищенный воздух затем проходит через фильтроэлемент из пористого материала. Конденсат и твердые частички осаждаются на дне стакана. Кнопка служит для периодического выпуска скопившегося конденсата. Через более длинные интервалы времени нужно вынимать фильтроэлемент и чистить его.
