Контроллеры EnergeAir Metacentre для управления группой винтовых компрессоров.

В статье описан принцип действия контроллеров для винтовых компрессоров работающих в одной замкнутой сети сжатого воздуха.

Основные возможности EnergeAir Metacentre

Контроллеры Metacentre бельгийской фирмы СМС это промышленные многофункциональные программируемые контроллеры. Контроллеры позволяют управлять группой от 2 до 24-х компрессоров которые работают в одной сети. Компрессоры могут быть разной производительности, с частотными преобразователями, разных фирм производителей. Блок управления обеспечивает контроль и управление давлением в заданных приделах в любой точке пневмосети.

Основные возможности системы управления компрессорами EnergAir Metacentre:

- подключение, управление и регулирование работой от 2-24 винтовых компрессоров любых моделей и типов различных производителей;

- поддержание постоянного давления в контролируемой точке пневмосети с точностью до 0,2 бар;

- табличная технология, позволяющая формировать до 6 различных групп, с различной стратегией управления и регулирования работы компрессорных установок;

- часы реального времени, позволяют более точно задавать параметры давления, привязанные к текущему времени;

- интеллектуальная система предварительного контроля давления в системе, возможность настройки параметров давления в любое время;

- режим регулирования потребления электроэнергии, за счет современной, эффективной системы контроля и управления режимами работы компрессоров;

- интеллектуальная система управления работой 2 им более компрессоров, оснащенных частотным преобразователем;

- управление работой вспомогательного оборудования, например, системой подготовки воздуха;

- формирование различных зон расположения компрессоров, управление и контроль каждой из них;

- дистанционный контроль, поддержание баланса давления в автоматическом режиме;

- дистанционное расширение входа/выхода для регулирования работы дополнительного оборудования;

- технология автоматизации виртуального реле;

- возможность добавления резервного датчика давления. Повышает надежность системы, регулирование разницы давления при воздухоочистке. Возможность подключения датчика-расходомера.

Компоненты системы управления компрессорами.

• Для группы из 2-х, 3-х и 4-х компрессоров одинаковой производительности без частотного преобразователя применяются контроллеры EnergAir Metacentre DCO.
• Для 2-х компрессоров - Контроллер DCO2
• Для 3-х компрессоров - Контроллер DCO3
• Для 4-х компрессоров - Контроллер DCO4
• Для группы от 2-х до 12-ти компрессоров разной производительности и компрессоров с частотными преобразователя применяются контроллеры EnergAir Metacentre SX.
• Для группы от 2-х до 24-х компрессоров разной производительности и компрессоров с частотными преобразователя применяются контроллеры EnergAir Metacentre XC .

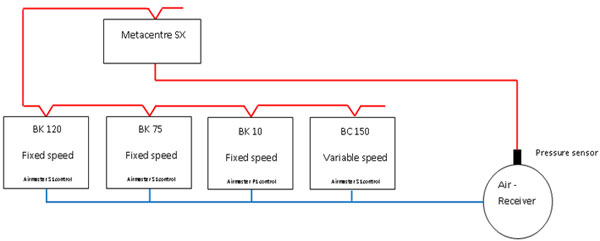

Схема пневмосистемы под управлением контроллера Metacentre

Принципиальная схема.

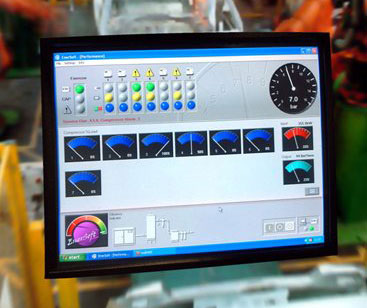

Для всех контроллеров предусмотрено управление через интернет. Программное обеспечение ENERSOFT позволяет в режиме реального времени контролировать работу компрессоров и получать всю необходимую информацию.
